交聯電纜是交聯聚乙烯絕緣電纜的簡稱。交聯電纜適用于工頻交流電壓500KV及以下的輸配電線路中。目前高壓電纜絕大部分都采用了交聯聚乙烯絕緣。
交聯電纜通常是指電纜的絕緣層采用交聯材料。常用的材料為交聯聚乙烯（XLPE）。交聯工藝

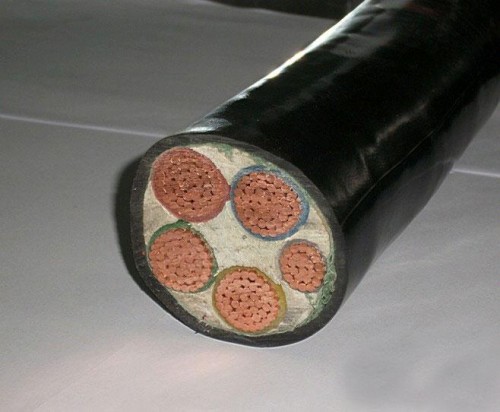

點擊此處添加圖片說明 過程是將線性分子結構的聚乙烯（PE）材料通過特定的加工方式，使其形成體型網狀分線結構的交聯聚乙烯。使得長期允許工作溫度由70℃提高到90℃（或更高），短路允許溫度由140℃提高到250℃（或更高），在保持其原有優良電氣性能的前提下，大大地提高了實際使用性能。
架空絕緣電纜在露天空中敷設，絕緣材料的耐環境及耐輻射性更顯重要。輻照交聯絕緣材料要經 過輻照加工，其本身就具有很好的耐輻射能力，交聯生產過程中所施加的輻照劑量距其破壞劑量留有很大安全余度。聚乙烯輻射破壞劑量為1000KGY，而加工劑量約為200KGY，加之特殊配方改進，在相當寬的范圍內仍是受輻射交聯狀態，所以在較長的前期使用過程中受到輻射其性能會有所提高。 四、常用塑料絕緣電纜性能對比： 目前在電纜生產中，常用的絕緣塑料有聚乙烯和聚氯乙烯，其中聚乙烯材料具有更好的電氣性能及較好的交聯性，因此而發展了多種工業交聯生產工藝，化學交聯和輻照交聯。除下表性能以外，在生產和敷設過程中，目前所常用的交聯電纜的絕緣層都表現為硬度和強度較大（常溫下），特別是比聚氯乙烯絕緣剝離難度增大。由于輻交聯電纜的交聯性能、交聯度，相對而言剝離強度也。如果交聯電纜絕緣層的剝離比較容易（類似于聚氯乙烯），那必然是交聯度不夠或沒有交聯。通常情況下，溫水交聯工藝生產的交聯電纜，出現交聯度不夠的情況較多，原因是該類產品本來交聯度就相對較低，而且交聯工藝非連續、不能自動控制，受人為因素影響很大，容易發生欠交聯。
在線客服
15822720887
tjhbxinbaofeng@163.com
